Technická špecifikácia
Betónové ploty nevyrábame pre nízku cenu, ale pre vysokú kvalitu. Rozmery, hmotnosti, výstuž a pevnosť každého dielca plota LUKAPLOT® – údaje pre projektanta, montážnika aj zákazníka pri porovnávaní ponúk.
Dosky a stĺpiky

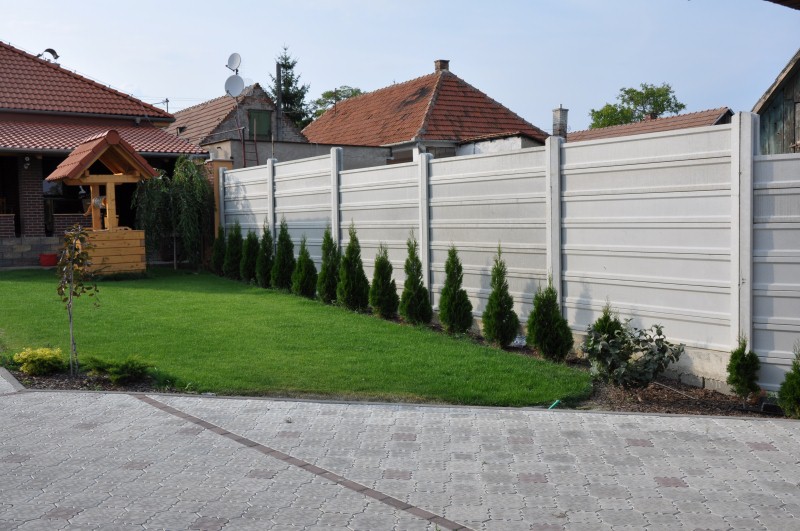

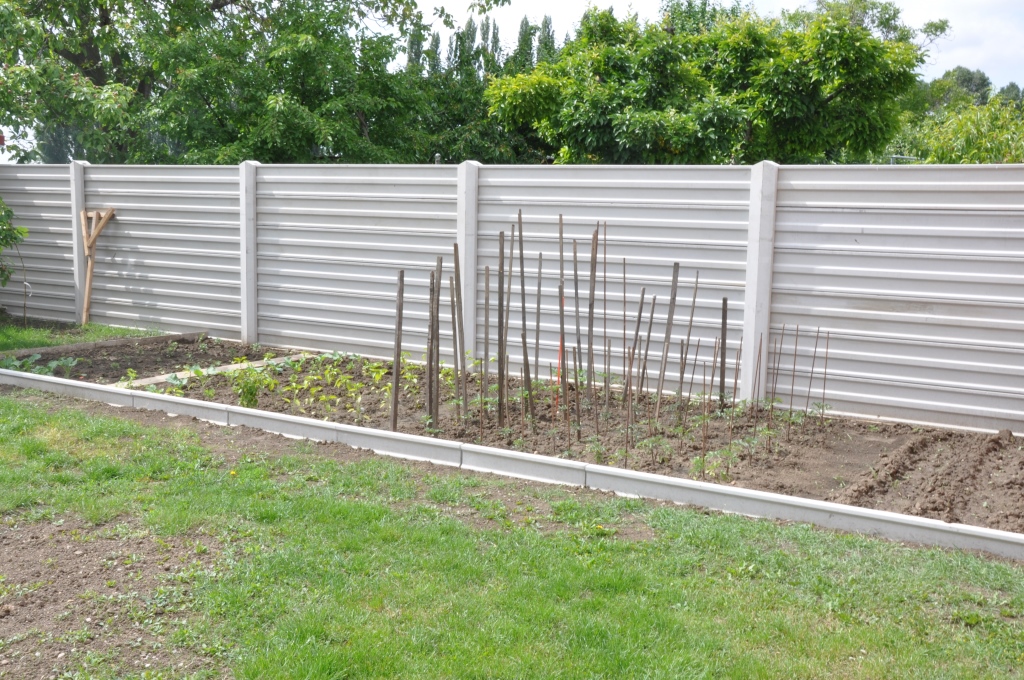

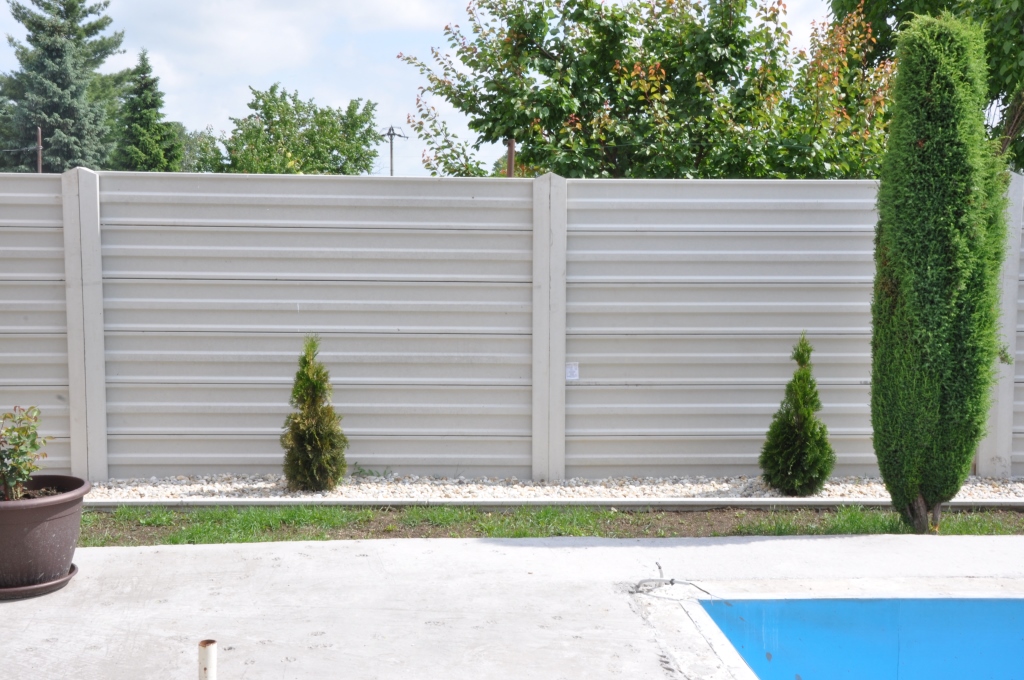

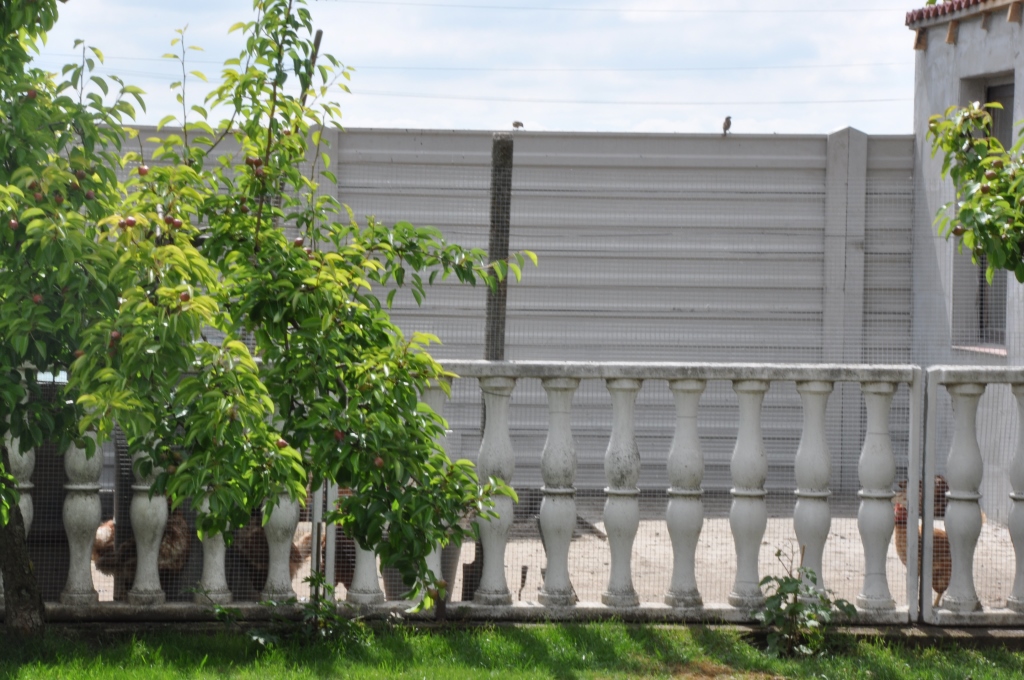

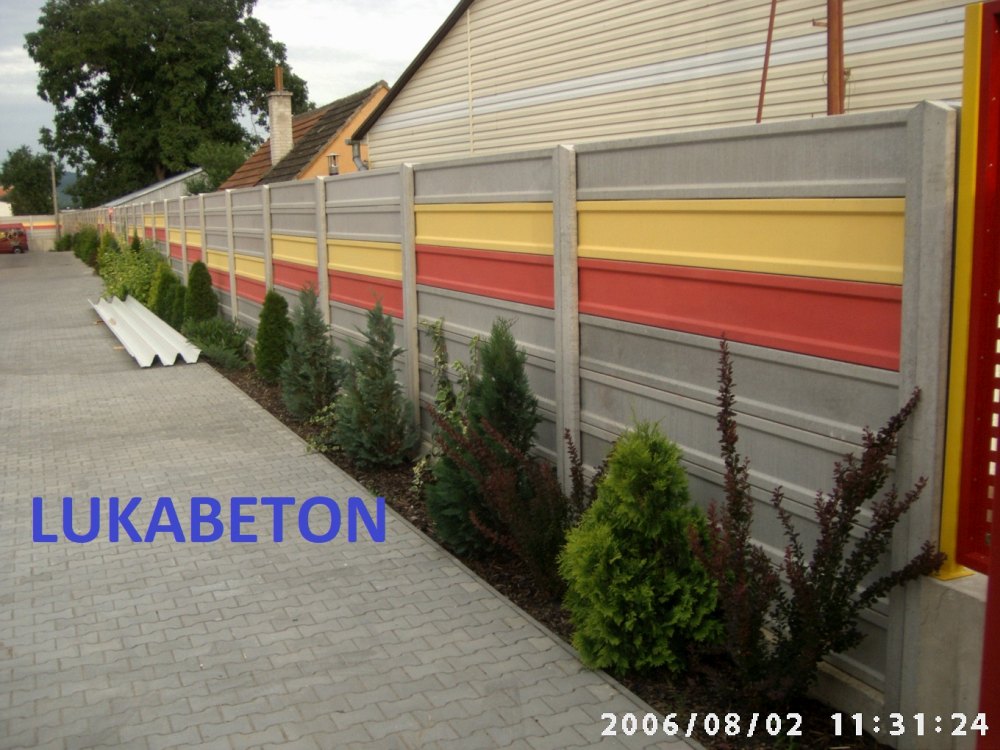

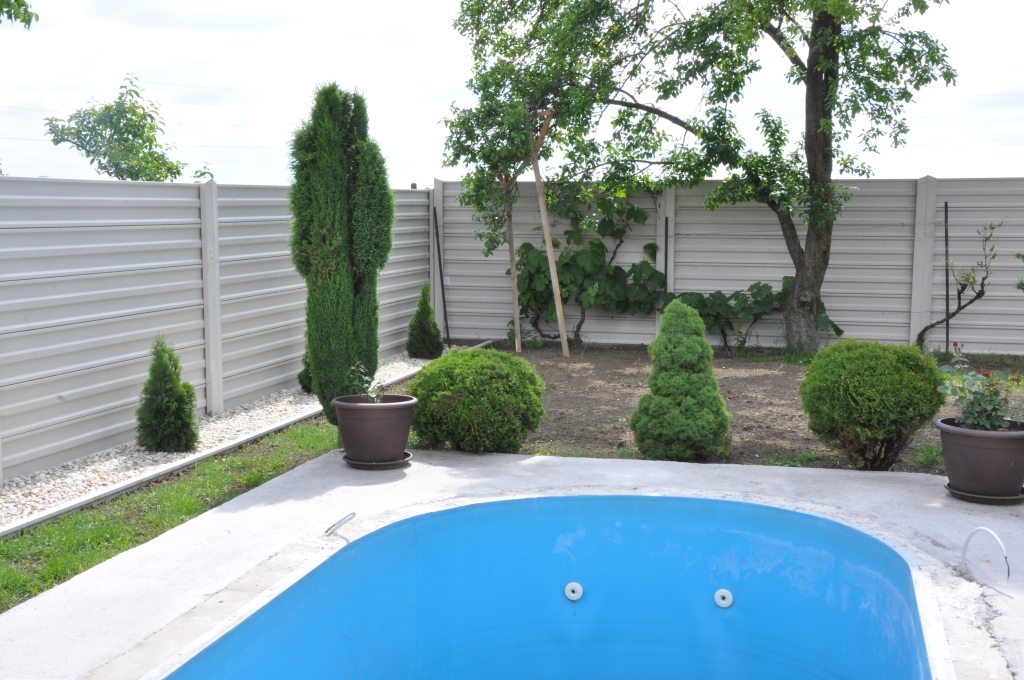

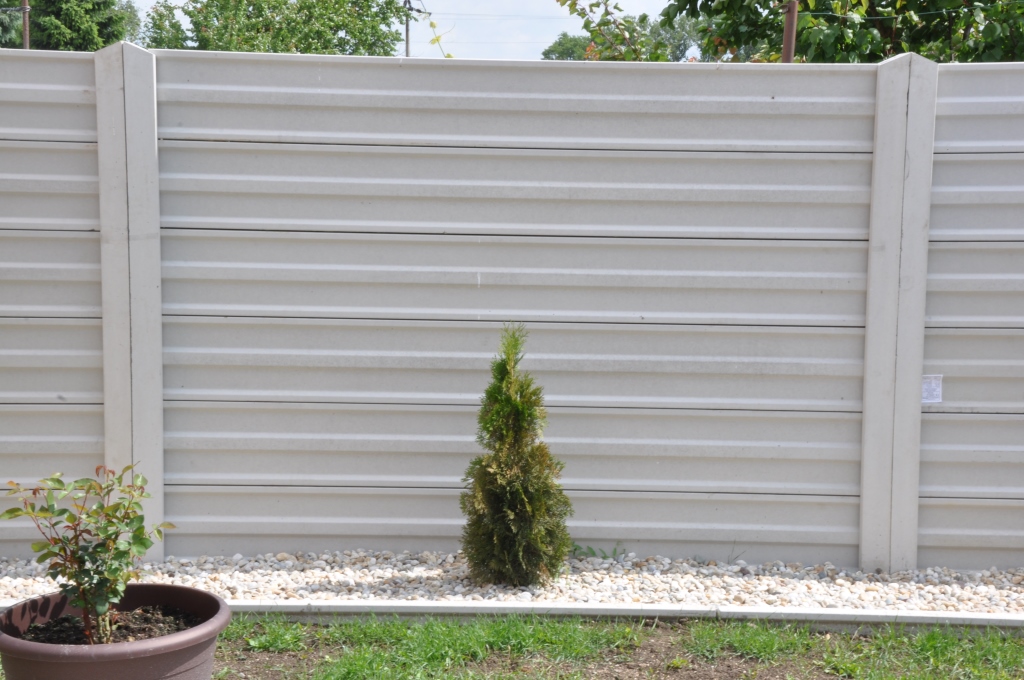

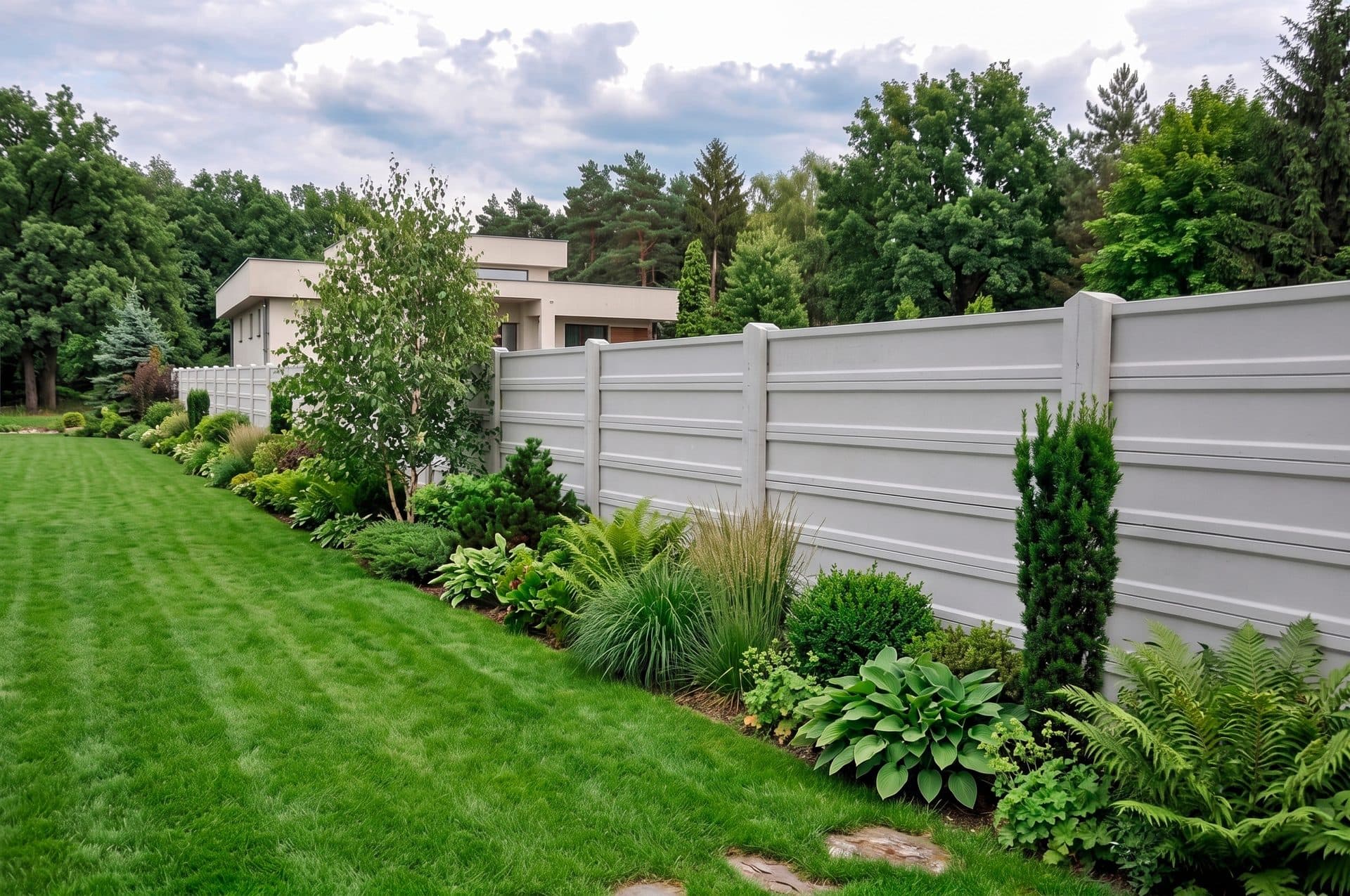

Celý systém betónových dosiek a stĺpikov je určený na zhotovenie súvislého, bariérového oplotenia s estetickým vzhľadom vodorovných kaziet. Plot sa dá postaviť aj ručne, bez ťažkej techniky.
Betónový stĺpik

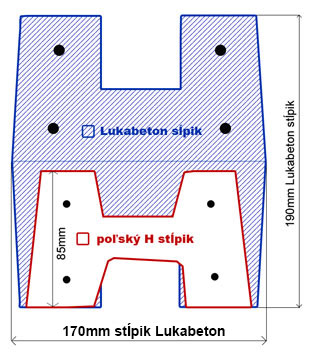

Kompletný stĺpik má prierez 19 × 16 cm a skladá sa z dvoch polstĺpikov 9,5 × 16 cm. Naše stĺpiky sú poctivé a ťažké, preto ich robíme z dvoch polovíc – ľahšie sa s nimi manipuluje aj v náročnom teréne a v rohu plota sa jeden polstĺpik otočí do smeru druhej strany.
| Dĺžka stĺpika | Požiadavka normy | Pevnosť v ohybe (TSÚS) |
|---|---|---|
| 250 cm plot 180 cm | min. 5 700 N (trieda C) | 5 900 N |
| 280 cm plot 210 cm | min. 6 300 N (trieda C) | 6 610 N |
| 300 cm plot 240 cm | min. 6 900 N (trieda C) | 7 420 N |
3D modely – otočte si ich myšou alebo prstom, výstuž skryjete tlačidlom „Výstuž“:
Betonárska oceľ hrúbky 6 mm pri stĺpikoch dĺžky 3 m, pri stĺpikoch dĺžky 2,5 m a 2,8 m je hrúbka ocele 5 mm.
Našou základnou hodnotou pri výrobe betónových plotov je dnes už taká vzácna poctivosť.
Cenník polstĺpikov a fotky z výroby nájdete na stránke betónové stĺpiky.
Betónová doska

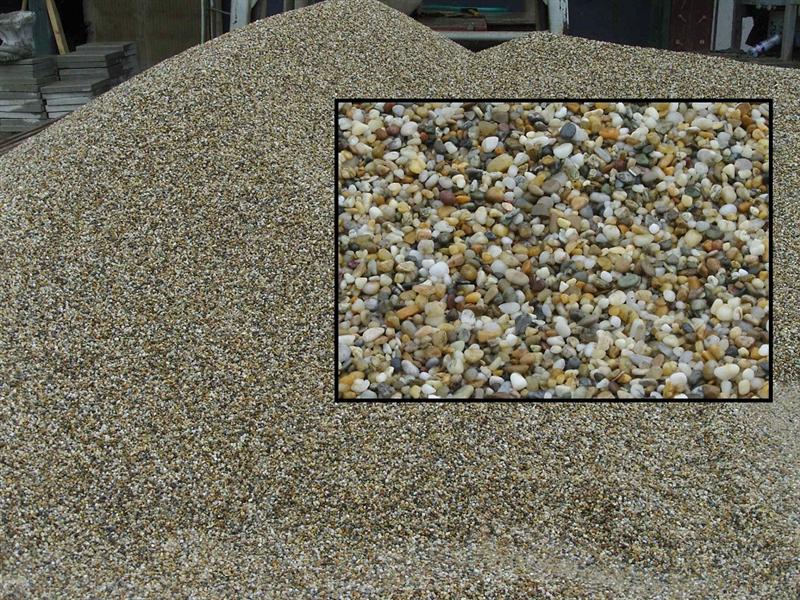

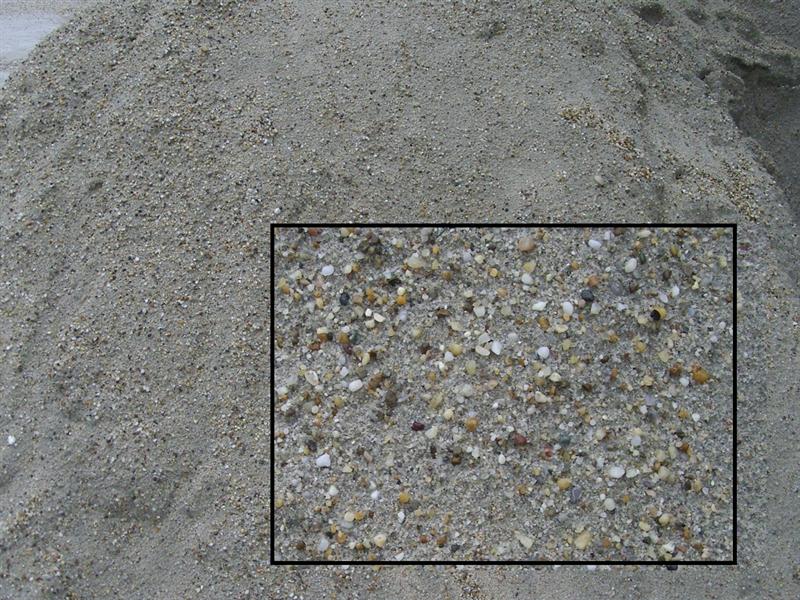

Na všetky naše výrobky používame betón triedy C 35/45 o pevnosti v tlaku minimálne 45 MPa a nasiakavosti do 6 %, podľa normy STN EN 12839.
3D modely – otočte si ich myšou alebo prstom, výstuž skryjete tlačidlom „Výstuž“:
Klasik a stará tehla
Zosilnená
Lamelová
Základné rozmery
| Dĺžka dosky | 250,5 cm |
|---|---|
| Výška jednej dosky | 30 cm |
| Osová vzdialenosť stĺpikov | 262 cm |
| Hrúbka stĺpika | 19 × 16 cm (dva polstĺpiky) |
| Výšky plota | 180 / 210 / 240 cm |
| Dĺžka stĺpika podľa výšky | 180 cm → 250 cm, 210 cm → 280 cm, 240 cm → 300 cm |
| Zásun dosky do drážky stĺpika | 3 cm z každej strany |
| Norma | STN EN 12839, certifikát výrobku vydaný TSÚS |
Výrobné tolerancie podľa STN EN 12839
| Stĺpik – dĺžka | ± 1 % |
|---|---|
| Stĺpik – rozmery priečneho rezu | ± 0,3 cm |
| Stĺpik – odchýlka od priamky | ≤ 0,5 % |
| Doska – dĺžka | ± 0,5 cm |
| Doska – výška | ± 0,3 cm |
| Doska – hrúbka | ± 0,2 cm |
| Doska – odchýlka od roviny | ≤ 0,2 % dĺžky dosky |
| Doska – povrchové dutiny | max. 1 % plochy |
Technická správa
Betónový plot LUKAPLOT® pozostáva z doskových dielcov a stĺpikov. Všetky dielce sú vyrobené z betónu triedy C 35/45 vystuženého betonárskou oceľou hrúbky 5 alebo 6 mm. Stĺpik zo statického hľadiska po zabudovaní pôsobí ako konzola votknutá do základu oplotenia.
Rohy a ukončenia

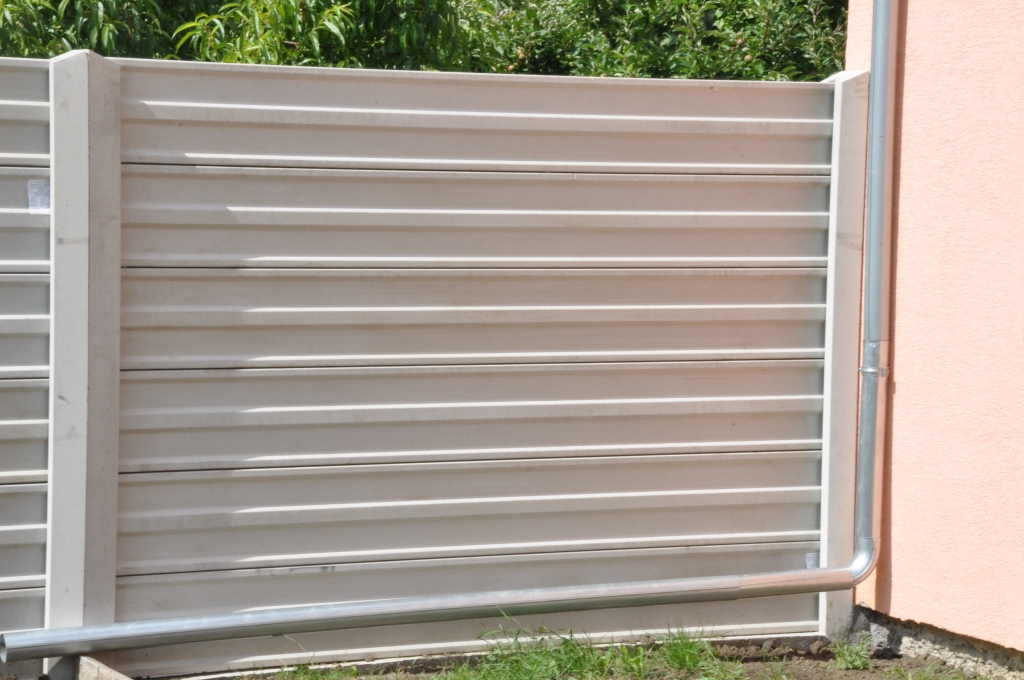

Roh tvoria 3 polstĺpiky, priebežný aj voľne stojaci koncový stĺpik 2 polstĺpiky. Pri bráne sa osadí vždy kompletný stĺpik z 2 polstĺpikov, brána má vlastné oceľové stĺpiky. Pri ukončení o stavbu stačí 1 polstĺpik.
Príklad: 4 rohy × 3 + 6 priebežných × 2 + 2 pri bráne × 2 = 28 polstĺpikov. Presný počet pre váš pozemok uvedieme v cenovej ponuke.
Hmotnosť plota na bežný meter
Hmotnosť rozhoduje o tom, aké vozidlo plot dovezie a či treba hydraulickú ruku. Presnú hmotnosť vašej objednávky uvedieme v cenovej ponuke.
| Výška plota | Počet dosiek na pole | Hmotnosť na bm |
|---|---|---|
| 180 cm | 6 ks | 230 kg |
| 210 cm | 7 ks | 263 kg |
| 240 cm | 8 ks | 295 kg |
Betonárska oceľ v dielcoch
Množstvo betónu a betonárskej ocele v dielcoch je hlavný rozdiel medzi plotom kvalitným, odolným a akože „lacným“, ktorý bude po pár rokoch drahý. Viac v porovnaní ponúk.
| Stĺpik | 8 ks betonárskej ocele na celú dĺžku stĺpika |
|---|---|
| Hrúbka ocele v stĺpiku | Betonárska oceľ hrúbky 6 mm pri stĺpikoch dĺžky 3 m, pri stĺpikoch dĺžky 2,5 m a 2,8 m je hrúbka ocele 5 mm |
| Oceľ v stĺpiku | 180 cm → 20 m, 210 cm → 22.4 m, 240 cm → 24 m |
| Doska bežná | betonárska oceľ hrúbky 5 mm, spolu 10 m |
| Doska zosilnená | betonárska oceľ hrúbky 5 mm, spolu 15 m |
| Únosnosť stĺpika (TSÚS) | 5 900 – 7 420 N podľa dĺžky, trieda „C“ podľa STN EN 12839 (protokol 60-08-1354) |
| Únosnosť dosky (TSÚS) | 1 006 N – približne 100 kg (protokol 60-08-1354) |
| Spotreba betónu pri montáži bez základu | 180 cm → 0,16 m³ na stĺpik, 210 cm → 0,16 m³ na stĺpik, 240 cm → 0,25 m³ na stĺpik |
| Nasiakavosť betónu | norma STN EN 12839 pripúšťa najviac 6,5 % hmotnosti |
Množstvo ocele si overte priamo u nás
V našej firme vám výstuž v doskách aj stĺpikoch ukážeme prístrojom na vyhľadávanie výstuže (Profometer). Meria sa bez vŕtania a bez poškodenia dielca. Prístroj nájde všetku oceľ a zmeria, ako hlboko pod povrchom leží – norma vyžaduje aspoň 1,5 cm pri stĺpiku a 1 cm pri doske.
Potrebujete technické podklady k plotu?
Zavolajte nám alebo napíšte – pošleme technický list, súpis materiálu aj hmotnosť pre dopravu podľa vášho pozemku.
